基础
1、基础操作/概念
1、移动
沿坐标轴移动（图中轴）
沿平面移动（图中面）
沿着自由方向移动（图中白色圆圈）
微调面板
2、旋转
3、缩放
4、显示物体边界范围
5、游标
游标是物体的出生点
移动游标时不要点击虚空
移动方式：目视定位、吸附定位
目视定位：shift+rmb
吸附定位：切换到编辑模式→点模式→选中点→网格、吸附、游标->选中项
6、原点
修改物体坐标时是修改的原点坐标
修改物体的原点：先修改游标，再进入物体模式，右键物体，设置原点->3d游标
7、显示
选择场景中想显示或不想显示的东西
2、模型
1、编辑模型
选中一个物体
按TAB键进入编辑模式
对点线面进行操作
2、模型构成
模型基本都由三角形，四边形构成，多边形较少
三维模型是中空的
三种基本元素：
顶点 Vertex
边线 Edge
面 Face
编辑模式的二级菜单：长按左键
按shift加选/ctrl减选/A全选
3、面操作
1、细分
选择一个面
右键，细分
微调，设置切割次数
面的细分本质是对边的细分，一般针对四边形
2、删除
选择一个面、按x键，确认
选择仅面或面加边
3、挤出面
1、挤出 Extrude
选择一个面
使用Extrude工具
拖拽手柄，向外挤出
微调面板，调整挤出的长度
2、挤出流形，即向内挤压
选择一个面
Extrude | 二级菜单选择挤出流形
向内挤压
微雕面板
相当于勾选了‘融并正交边’
4、内/外插面
内插面Inset，向内缩小一圈
快捷键：i
选择一个面
选择insert工具
鼠标放在圆圈出、鼠标按下，往里拖拽
微调
外插面，向外扩展一圈
Inset，同时选择外侧
更多操作：
选择多个面，同时Inset
微调中的选择外侧、各面、外插等等
5、尖分面/面三角化/融并面
尖分面：Poke Faces，从面的中心点连接到每一条边
面三角化：选中一个多边形，分割为多个三角形
融并面：选中多个面合并为一个面
以上操作选中面，右键
6、面的切割
切割面：
切割工具Knife：快捷键k
k：进入切割工具
shift：选中中间点
enter/space：确认切割
ESC/RMB：取消切割
整体切割：
点击工具
选中多个面
点切分工具
划出一个平面，执行切分
微调中：清空内侧、清空外侧、填充
7、面的法相
与面垂直，方向朝外
在视图叠层中勾选面朝向，
正面为蓝、背面为红
在视图着色方式中，勾选把背面剔除 Backface Culling则背面显示透明
8、面填充
选择一圈边线，填充为面
填充面：按F键
选择面-填充，用三角填充
栅格填充（要求偶数边），用四边形填充
9、X-Ray透视
打开方式：
操作完成后建议关闭x-ray
4、边操作
1、边的细分，滑移
选中一条边
菜单，边 滑移边线
2、边的删除，溶解
选中一条边，按x键删除边
当删除边时，所在的面也会被删除
边的溶解（x键选择融并边）
删除边但不影响面的结构
3、边线倒角
边线倒角 Bevel
选中一条边
倒角工具，向反向拉
微调（各种参数）
面的倒角：就是对所有边进行倒角
4、环切
环切 Loop Cut，一个常用操作
选择环切工具
预览切线
LMB，按下确认（别松开）
继续按住LMB，滑移，调整位置
参数微调：
切割次数
钳制：受左右边线的制约
5、循环边/并排边
选择循环边：
ctrl+shift+LMB
菜单选择-选择循环-循环边
选择并排边：
ctrl+alt+LMB 或
菜单选择-选择循环-并排边
选择则循环面：
ctrl+alt+LMB
循环边：
选中一组循环边，可以执行以下操作：
1、移动，移动循环边
2、切变，倾斜循环边
3、法向收缩，变细或变粗
4、菜单-边-偏移边线并滑动
5、删除循环边：选择循环边，按x，融并边
6、桥接循环边
选中两组循环边，边数要相同
菜单，边-桥接循环边
应用：墙面打洞
（还可以选择两个面，选择边-桥接循环边）
5、点操作
1、顶点移动
顶点的移动，即 布线
对齐平面
选中一个顶点，进入移动工具
在平面内移动
几种不同的表面：
1、正规平面
2、斜面，进入法相坐标系
3、曲面，点白圈自动移动，或按G抓取移动
2、顶点滑移
选中一个点
顶点滑移工具
，或shift+v
开始滑移，按RMB确定
滑移时会以相邻边为滑轨
自动吸附：打开磁铁选项，选顶点吸附
3、顶点合并
顶点合并，即 焊接 ，合并邻近或重叠的顶点
合并邻近的顶点：
选中几个非常靠近的顶点
右键（或按键M），合并顶点→到中心
合并重叠顶点：
打开x-ray模式
选中重叠点，在统计信息里观察顶点个数
右键，顶点合并→到中心
或者a选择全部顶点，顶点合并→按距离
自动合并：
打开自动合并，当两个顶点重叠时，自动焊接
一般与顶点吸附联用
4、顶点倒角
选中一个顶点，选择倒角工具，微调中选择点模式，修改段数
其中，平面内倒角时，一般结合LoopTools插件使用
5、连接顶点
选中两个点：
按f键，连成一条边
按j键，连接顶点并切割平面
一般都使用j键操作
6、顶点删除
选择点，按x键：
删除顶点：相邻的边、面一并删除
融并顶点：移走顶点、融合邻边

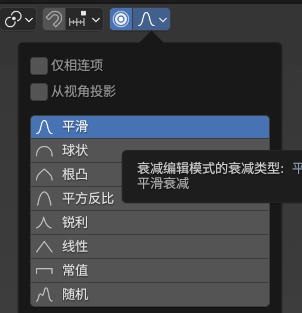

7、衰减编辑
拉扯顶点，形变（拉力）沿边线传导、并衰减
衰减半径，即衰减影响的范围，方式：
1、微调
2、滚轮调整
其中，鼠标左键不要松开，同时转动滚轮
6、ExtraObjects插件
1、添加插件
2、各种形状
圆角立方体、环形、数学函数曲面z=f(x,y)、正多面体、齿轮、管道接头、钻石......
3、创建一个五角星
创建10个点的圆环，将五个点往里缩，f创建面，e挤出，x-塌陷。继续e挤出，x-塌陷
其中，选中面-x、塌陷：即一个面坍缩为一个点
7、物体操作
1、添加形状
两种操作：
在编辑模式下，添加物体为原物体的一部分
在物体模式下，添加物体为新的物体
在极端情况下，一个物体的网格内，可以什么都没有
2、模型的合并
在物体模式下，选中两个物体，右键合并或者ctrl+j合并
其中，最后一个选中的物体为活动物体（橙黄色），其他物体为选中体（橙红色）
3、拆分与分离
拆分：在编辑模式下，选中一些元素（点，面，边）右键、拆分
（从模型中拆分，以便独立操作）
分离：在编辑模式下，选中一些元素（点，面，边）右键、分离，选中项
（从模型中分离，为一个独立的物体）
4、BoolTool插件
Bool Tool插件，布尔工具
用于两个模型做并、交、差运算
在偏好设置中启用Bool Tool插件
创建一个圆柱体、一个正方体
先选圆柱体，再选正方体
则active=正方体，Selected=圆柱体
按n键打开侧边栏→编辑→Bool Tool
Difference：差集
Union：并集
Intersect：交集
Slice：切片
8、曲线
曲线：用于描绘平滑的曲线和形状
一般分两种：贝塞尔曲线、NURBS曲线
1、控制点
选中调整工具，移动曲线
2、编辑曲线
1、添加控制点
细分：选中两个控制点，右键，细分
挤出：选中端点，按e键
2、删除控制点
融并顶点：选中控制点，按x键
选中一个控制柄，按v键，控制柄类型：
自由：自由调节
对齐：左右同步
矢量：直接连接
自动：自动平滑
3、钢笔工具
曲线笔，即钢笔工具
挤出LMB：添加一个控制点
删除CTRL+LMB：点击并删除现有的控制点
插入Ctrl+LMB：点击线段插入一个控制点
调整控制点/控制柄：LMB
调整曲线：LMB
切换控制点类型：鼠标双击
闭合曲线：LMB
定制化操作、修改键位：
LMB：空白位置取消全选，或ALT+A
添加ctrl+LMB：挤出
4、更多操纵
选一点，按e：挤出
选两点，按f：闭合
选两点，按Y(或右键)：拆分，G：移动，X：删除
法向：曲线的方向，自起始点到结束点
（1）显示：视图
（2）翻转：段数 → 切换方向
5、参考图
添加物体可选择添加参考图或背景
更多操作：
先切到正交视图，再拖一张图进来
边：仅显示正面，背面等
深度：显示在后面，不遮挡别的物体
在透视图下不显示
6、更多曲线形状
添加插件：extra objects
7、曲线与网格
曲线：由贝塞尔方程描述
网格：Mesh，由点、边、面组成
曲线可以转成网格：
选中曲线，右键，转换到
微调中：保留原有，会有两个物体
U分辨率：决定了曲线的平滑程度
例如，U分辨率=12，表示每两个控制点之间细分12段
9、曲线与倒角
1、曲线倒角
新建曲线，调整倒角
在物体模式下观察：
打开x-ray，切换着色方式： 线框
在编辑模式下观察：
打开x-ray
切换着色方式：实体
2、倒角参数
选中曲线对象，在编辑模式下编辑
按n键：打开侧边栏
半径：管子的粗细
倾斜：管子的扭曲
3、横截面
曲线倒角横截面设置：
另建一条封闭曲线b
选择曲线a，按右图设置
以曲线b作为横截面
其中一般要求在XY平面
4、圆环倒角
添加一个圆环，对其进行倒角
5、曲线路径
添加曲线-路径曲线
曲线路径：一种NURBS曲线
操作方式类似：
移动控制点
曲线倒角
控制点半径
10、修改器
修改器Modifier，对模型进行修改
相当于一个函数，类似于y=f(x)
1、使用
选中一个网格物体
修改器属性，添加修改器→倒角修改器
点 实时，打开/关闭修改器
点 叉号，移除修改器
1、修改器属性：
图标，表示修改器的类型
名字，表示修改器实例的名字
选项，启动/关闭
参数，修改器的具体参数设定
编辑模式：是否在编辑模式下实时预览
实时：启用/关闭预览效果
修改器一般是物体模式下运作的
3、应用修改
应用修改/ctrl+a让修改永久生效：
2、阵列修改器
阵列修改器，也称数组修改器
用于生成阵列结构
相关参数：数量、偏移
其中当偏移系数为1时，刚好精密排列
偏移量：
阵列修改器中，每个克隆体之间的间距相等
例如：1,4,7,13
偏移量Offset = 3
物体偏移：可以指定一个物体B，来标记偏移量
例如：
1、创建一个空物体B→纯轴
2、给物体A，指定物体偏移B
Offset = B - A
偏移量包括位置，缩放，旋转三个要素
例如：
A.scale = 1
B.scale = 1.5
则offect = 0.5，阵列的物体会逐个增大
3、镜像修改器
镜像修改器：适用于制作轴对称物体
添加镜像修改器
指定对称中心
添加空物体→纯轴
指定镜像物体，即对称中心
移动对称中心，到合适位置
相关参数：
轴向，指沿哪个轴向对称
切分，越过对称轴的部分是否被切除
翻转，当切除时，选择切换的是哪一半
4、BOOL修改器
选中物体A，添加布局修改器
运算：交，并，差
物体：目标B
记得隐藏物体B，观察bool运算结果
更多操作：

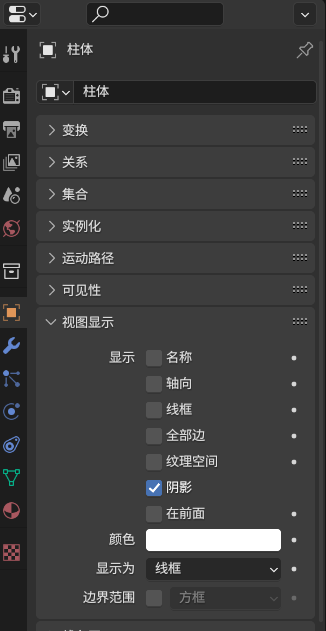

把物体B以线框显示，以方便观察结果
物体属性→视图显示→显示为线框
物体B也可以添加修改器
例如：添加阵列修改器
5、线框修改器
线框修改器用于制作网状结构
演示：
厚度：指线框的粗细
偏移：1向外扩张，-1向内收缩
边界范围：一般勾选
替换原物体：原来的物体是否保留
菱形网面的制作：
创建平面→细分→(边)反细分（迭代值设置为1）
6、细分修改器
1、使用
表面细分修改器，让物体的表面更加圆滑
演示：
1、添加一个猴头
2、添加表面细分修改器
3、观察效果，视图叠加层→显示线框
2、细分过程
1、细分：将一个面切分为42个小面
2、过渡：调整面的法相、使之平滑过渡
其中，优化显示，指不显示细分产生的线框
卡线操作：调整过渡更小，添加修改器后可以移动卡线
3、边线折痕
选择边，选择边→边线折痕（或shift+e）
折痕是边的一个属性，用于提示细分修改器要不要平滑处理
4、三角面、多边面
三角面与多边面在细分时不好计算
7、几何节点修改器
几何节点修改器
本质上是一种自定义修改器
1、修改器添加
2、添加节点
几何节点修改器，是自定义的一组功能（函数）
可以给节点组起个命名
3、节点的操作
节点Node，代表一个函数/功
节点名称：
左侧，输入端口，即参数
右侧，输出端口，即输出的数据
更多操作：
1、添加节点：从菜单添加，或者shift+a
2、删除节点：先选中节点，右键删除或x键
3、复制节点：shift+d
4、点上的实例
点上的实例 类似于阵列修改器，比阵列修改器更强大
演示：
1、添加一个平面A，添加几何节点修改器
2、添加节点 实例→实例化与点上
3、添加另一个物体B，作为模板
4、回到物体A，添加节点 输入→物体信息，指定该物体
其中在物体A的顶点位置，克隆几个B物体的实例
要点与细节：
为了便于理解，物体A，B都应该应用缩放和旋转
编辑节点树时，注意节点树的名字要对应
5、网格基本体
默认以网格自身的数据作为输入
其中几何数据即点、边、面、法向等数据

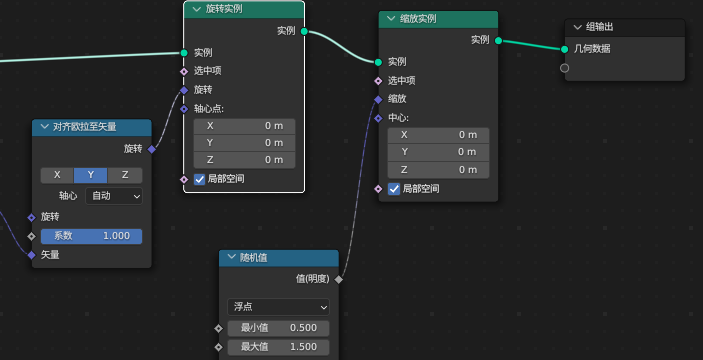

6、实例的旋转
旋转实例即旋转每一个实例
对齐欧拉至矢量，控制每一个实例的指向
比如：辐射状阵列实例
演示：
先添加环形阵列
添加节点 实例→旋转实例
添加节点 实例工具→对齐欧拉至矢量
添加节点 输入→位置
其中，要调整物体的对齐轴
为了避免歧义，物体应与阵列处于同一平面
7、实例的缩放
添加实例→缩放实例
或添加一个实用工具→随机值

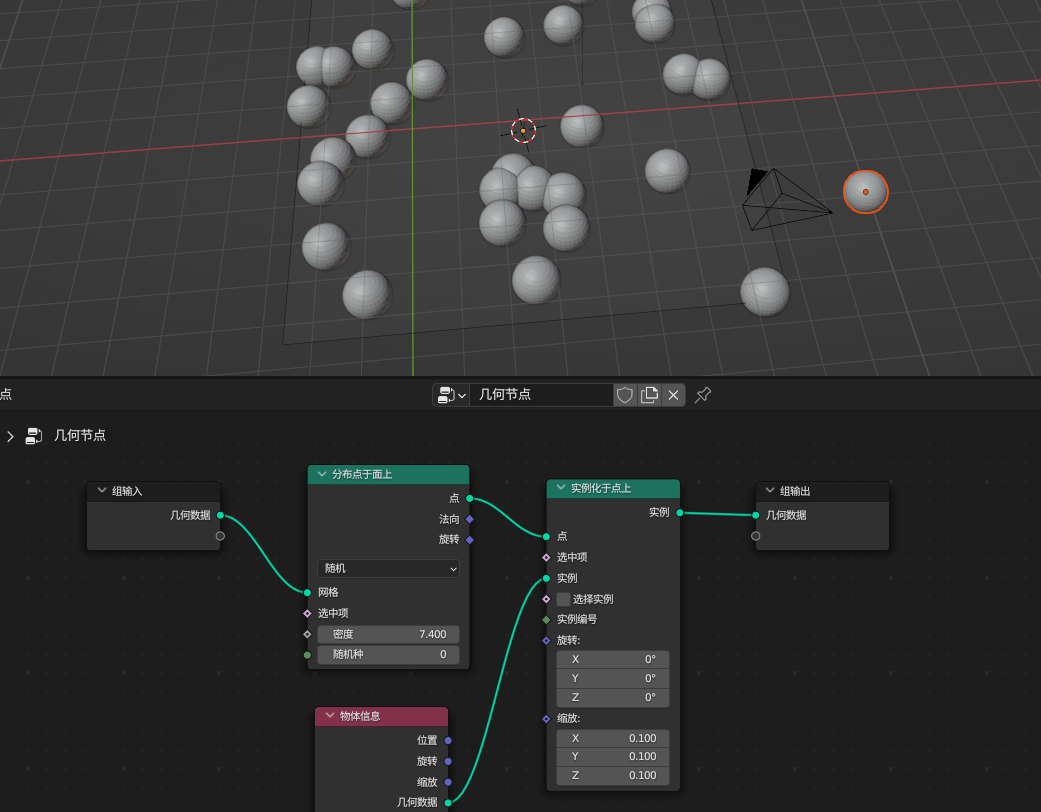

8、表面上的分布
可以设置泊松盘分布
让平面也显示：
添加一个物体，修改物体数据属性为平面
8、曲线修改器
曲线函数修改器，使物体沿一条曲线变形
如：火车（网格对象）停在铁轨（曲线）
演示：添加一列火车，环切为多节
添加一条铁轨
调节长度
原点调节，将两者的原点调到各自起点
将火车移到铁轨的起点
注：形变类修改器，修改了顶点的位置，产生形变（不会增加或删除顶点）
钢笔绘制的曲线默认方向是反的，要反转一下法线（选中曲线，编辑模式→段数→反转）
物体的原点一定要与曲线原点重合，否则会出现问题
半径与倾斜：
编辑曲线，选择控制点，按n键
半径、旋转
锁链的制作：添加一个圆环、添加阵列修改器，修改阵列修改器的物体偏移，添加曲线，添加曲线修改器
9、晶格修改器
1、晶格
晶格Lattice，用于定义一块扭曲的空间
添加一个晶格对象，默认1米
可以移动、缩放、指定分辨：数据属性：U,V,W
可以启用衰减编辑
2、晶格修改器
晶格修改器，使用晶格来使物体发生形变
添加足够大的一块晶格空间
添加一个待变形的物体
表面细分
添加晶格修改器，指定晶格
将物体置于晶体中
注意：物体需要表面细分才有效果
物体要置于晶格之中，才有效果
晶格可以包裹住整体物体，或者物体的一部分
11、材质
材质Material，用于描述物体表面性质
基础色
金属/非金属
粗糙度
透光度
凹凸细节
1.添加材质
操作：
切换到曹植预览模式(白模)
添加一个材质：
点 + 号，添加一个槽位Slot
点 新建，创建一个新材质
修改基础色
2、关联材质
定义一个金属材质，修改：
基础色、金属度（0：非金属，1：金属），粗糙度，光泽度
关联材质：一个材质可以被多个物体使用
CTRL+L ：批量关联
选中多个物体，再选中目标物体
按下CTRL+L，关联材质
3、复制材质
关联材质的两个物体通过新材质彼此分离
4、多个材质
一个物体可以有多个材质
新建材质后，进入编辑模式，指定
12、着色器/BSDF
1、着色器
着色器Shader，负责给表面物体着色
它本质上是一段程序（算法）
基础色、金属度、高光度、粗糙度、入射光颜色、强度、角度 ---> 最终表面着色、
2、 BSDF：
BSDF：双向散射分步函数（一类着色器的算法）
3、原理化BSDF
一个通用的着色器
带有丰富的参数，适用于表现各样的材质
4、着色器编辑器
一般的，在着色器编辑器中定义材质
其中
打开着色器编辑器
按Home键居中
以节点的方式来定义着色流程
13、纹理/贴图/UV
1、纹理
一般来说，物体表面不是纯色的。由贴图来定义颜色
添加着色器，在着色编辑器中添加图片纹理，打开图片（或直接拖图片到编辑器中）
2、UV编辑器
点击UV编辑布局
在右侧选择一个面，观察UV编辑器
右侧，按A，选择所有面，观察UV编辑器
右侧，不选中任何人面，贯彻UV编辑器
3、UV坐标
UV，指一个表面映射到贴图后、每个顶点坐标
UV坐标范围在0.0-1.0之间
原点为左下角
选择点模式
4、UV映射
UV映射是可以自由指定的
选中一个表面，修改它的UV映射
UV映射可以自由指定
5、UV展开
UV展开，把模型的所有表面展开平铺
UV把布局图：在一张图上，包含所有的表面UV坐标数据
默认的基本体自带UV展开图
对于自己创建的模型，需要手动展开
6、纹理绘制
根据UV布局图，绘制纹理
1、右侧，A键选中所有面
2、UV→导出UV图
3、在PS中编辑，赋值一份，编辑各个面，保存为psd
4、返回blender，给物体添加材质，贴图
5、修改贴图后，重载，刷新显示
7、UV展开
对于自定义的模型，默认局部图一般不在适用
展开两种方式：
自动展开，由Blender自行结算，A键全选，UV→只能UV投射→确定
手动展开：
进入编辑模式
选中要剪开的边，标记为缝合边
选中所有的面，UV→展开
观察新的UV布局图
其中，缝合边Seam，即细缝，下刀之处
8、UV布局调整
调整UV布局，方便后续的纹理绘制
孤岛：即独立的一片选区
L键：选择相邻面
移动，旋转，缩放

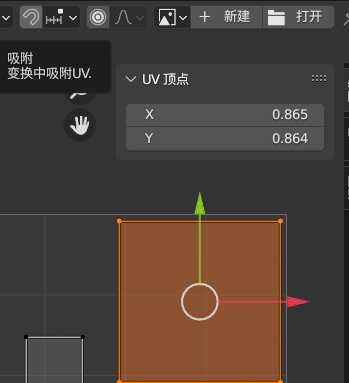

9、UV对齐
X/Y对齐
选中点，右键（或选UV→对齐）
选中孤岛
按n键，手工输入，精确对齐
或使用 顶点吸附对
沿活动四边面展开
先对齐一个面，做成矩形
选中一个面，右键，沿活动四边面展开
拆分与缝合
拆分面，移动，将一个孤岛拆分成多个孤岛
14、饼状菜单
饼状菜单，用于快速切换、选择
例如：
~：切换视图
z：切换着色方式
，：切换坐标系
. ：切换基准点
shift+s：吸附
15、Machin3tools插件
shift+s：选中点/面，快速移动原点到点/中心
饼状菜单AlinePie
选中两个物体，进入编辑模式
各选一个顶点
ALT+A
Align Object to Vert对齐到点
Align Object to Edge 对齐到边
16、子父级

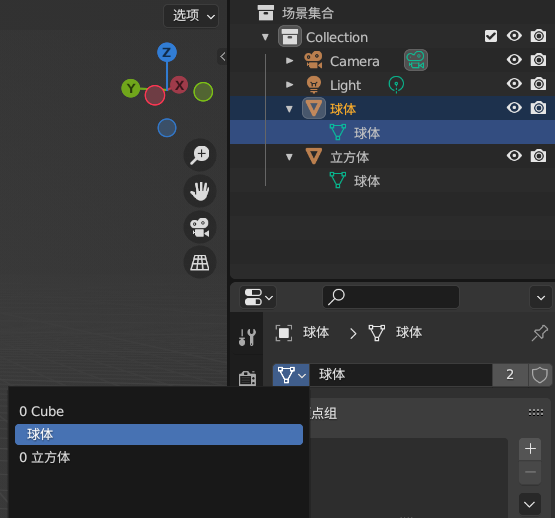

1、关联数据
2、父子级关系
先选中子物体A，在选择父物体B
ctrl+p或物体→父级→物体
B为父节点，A为子节点
选中子物体
alt+p：脱离子父级
在大纲视图中按住shift创建子父级
3、子级约束
子级约束：可选择的父子关系
创建约束：物体为子集
4、资产
可重复使用的东西
目前支持4种类型：
物体，材质，动作，世界环境
切换到资产浏览器：
标记为资产：
5、文本
添加→文本
修改字体：
添加中文：外面复制过来
17、灯光
可以添加一个新的摄像机
点击图标
或小键盘数字0进入/退出摄像机视角
按home：最大化当前摄像机视角
灯光类型：三种
勾选锁定摄像机到当前位图：方便移动摄像机
调整摄像机参数（注意要在场景中选中摄像机）：
18、渲染

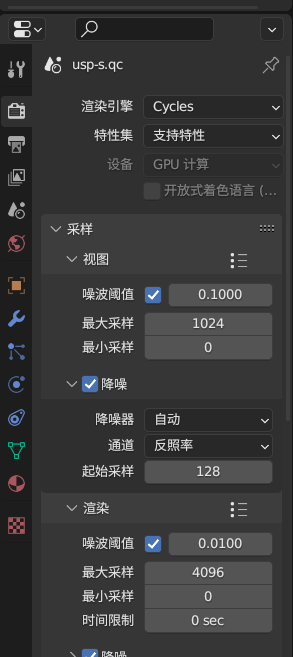

1、渲染引擎
2、添加/修改世界灯光
进入摄像机模式ctrl+b裁剪，减少渲染
3、渲染
修改渲染
修改输出
渲染
